block عبارت است ازیک ترسیم دوبعدی که توسط دستور خاص به یک ترسیمه صلب تبدیل میگردد و ابعاد ان غیر قابل تغییر خواهد بود.رفتار آن مانند ترسیمه ای اسیت که قید های ابعادی آن کاملأ مشخص شده اما آزادانه در صفحه ترسیم دوران می‌کند.

از blockها برای بررسی کردن ساده مکانیزم ها یا ساخت سمبل ها برای استفاده در نقشه ها به وفور استفاده می‌شود.

روش save block

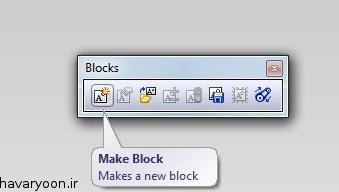

بس‌از ترسیم sketch در فضای دوبعدی گذینه make block در جعبه ابزار block کلیک کنید.

توسط ماوس تمامی خطوط را انتخاب نمایید و دستور را اجرا کنید.

وبرای ذخیره آن در درخت طراحی بر روی block ۱-۲ راست کلیک کرده و گزینه save block را انتخاب کنید.

یک پوشه در یک مکان مناسب از هارد خود ایجاد کرده وblock را در آن ذخیره کنید.(نیازی به ذخیره کردن با فرمت sldprt نیست.

پس از ترسیم اسکچ های مورد نیاز ان ها را توسط دستور Insert block به محیط اضافه میکنیم.

ترکیب

برای ترکیب اسکچ ها کافیه فقط به آن ها قید بدهیم به این صورت که مراکز دودایره را به همراه دکمه ctrl گرفته ودر پنجره باز شده از دستور coincident  استفاده کنید.

برای ترکیب پیستون ها و سیلندها روی محور آنها کلید کرده و از دستور Collinear استفاده کنید.

فایل مربوط به این پست برای مشاهده بهتر عملکرد مکانیزم و مشاهده نمودار درختی برای دانلود گذاشته شده است.

دریافت
حجم: 50.6 کیلوبایت
توضیحات:این فایل در solid works 2011 ترسیم شده است.
